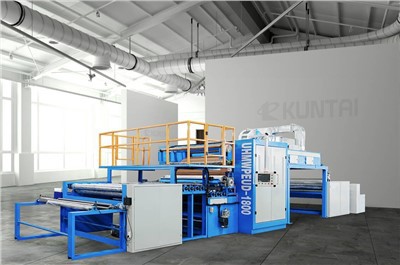

UHMW-PE UD ফ্যাব্রিক ক্রসপ্লাই মেশিন

UHMW-PE UD ফ্যাব্রিক ক্রসপ্লাই মেশিন











UHMWPE UD ক্রমাগত অর্থোগোনাল ভালকানাইজেশন প্রক্রিয়া:



স্বয়ংক্রিয় UHMW-PE UD ফ্যাব্রিক ক্রসপ্লাই মেশিন প্রক্রিয়া:

1. 0 ডিগ্রী এবং 90 ডিগ্রী টেনশন আনওয়াইন্ডিং ডিভাইসে একমুখী PE UD রাখুন।

2. 0 ডিগ্রী ইউডি টেনশন ফ্যাব্রিক কয়েল করার আগে সার্ভো ট্র্যাকশন ডিভাইসের মাধ্যমে গরম প্রেসিং প্ল্যাটফর্মে আনওয়ান্ড করা হয়।

3. সার্ভো প্রস্থ সেটিং ডিভাইস দ্বারা 90 ডিগ্রি UD ফ্যাব্রিক টানা এবং অবস্থান করার পরে, এটি গরম কাটিয়া ডিভাইস দ্বারা কাটা হয়।

4. উপরের গরম প্রেসিং প্লেন দ্রুত নিচে চাপা হয়, এবং চাপ সংকেত সংবেদন মাধ্যমে প্রেরণ করা হয় যৌগিক চালনা.

5. PEUD অর্থোগোনাল ফিনিশড ফ্যাব্রিক রোল করতে টেনশন শ্যাফ্টের সাথে সার্ভো ট্র্যাকশন ব্যবহার করা হয়।



4/6UD কম্পোজিট: PEUD ভালকানাইজড ফিনিশড ফ্যাব্রিক উপরে উল্লিখিত 0 ডিগ্রি থ্রি-অক্সিস আনওয়াইন্ডিং ডিভাইস, হট প্রেসড কম্পোজিট, সার্ভো ট্র্যাকশন এবং টেনশন এক্সিস উইন্ডিং দ্বারা নেওয়া হয়।







স্বয়ংক্রিয় UHMW-PE UD ফ্যাব্রিক Crossply মেশিনের মেশিন প্রযুক্তিগত পরামিতি



1) প্রেসিং টনেজ: 6000KN

2) কাজের টেবিলের মাত্রা: 1700 * 1700 মিমি

3) উপাদান প্রস্থ: কম বা সমান 1650 মিমি

4) তাপের উৎস মাধ্যম: তাপ তেল

5) গরম করার পদ্ধতি: বাহ্যিক তেল হিটার সঞ্চালন

6) টিপে পদ্ধতি: জলবাহী

7) নিয়ন্ত্রণ মোড: HMI+PLC

8) ট্রান্সমিশন নিয়ন্ত্রণ: ফ্রিকোয়েন্সি রূপান্তর + সার্ভো ড্রাইভ

9) মোট শক্তি: প্রায় 95KW

10) পাওয়ার সাপ্লাই: 380V/50Hz (কাস্টমাইজড)

11) দৈর্ঘ্য * প্রস্থ * উচ্চতা: 9500 * 7500 * 5000 মিমি

12) ওজন: প্রায় 25 টন











স্বয়ংক্রিয় UHMW-PE UD ফ্যাব্রিক ক্রসপ্লাই মেশিন কনফিগারেশন



না.	অংশের নাম	প্রযুক্তিগত প্রয়োজনীয়তা	ফাংশন
1	0 ডিগ্রী আনওয়াইন্ডিং ডিভাইস	3-অক্ষ কেন্দ্র আনওয়াইন্ডিং/সেফটি চক	0 ডিগ্রি ইউডি টেনশন আনওয়াইন্ডিং
		চৌম্বক পাউডার টান নিয়ন্ত্রণ
2	90 ডিগ্রী unwinding প্ল্যাটফর্ম	একক অক্ষ কেন্দ্র unwinding/নিরাপত্তা চক	90 ডিগ্রী UD টান unwinding
		চৌম্বক পাউডার টান সামঞ্জস্য নিয়ন্ত্রণ
3	স্থির প্রস্থ ডিভাইস	সার্ভো স্টেপার খাওয়ানো	ফাংশন: অনুভূমিক নির্দিষ্ট প্রস্থ টানা উপাদান
		বায়ুসংক্রান্ত clamping নির্দিষ্ট দৈর্ঘ্য আন্দোলন
		সার্ভো মোটর ড্রাইভ, নিরোধক স্তর F, সুরক্ষা স্তর IP55, ব্র্যান্ড: হুইচুয়ান
		টানা দৈর্ঘ্য HMI সেট করা যেতে পারে
		মোবাইল গাইড রেল কার্বন ইস্পাত হার্ড ক্রোমিয়াম দিয়ে ধাতুপট্টাবৃত, উচ্চ-ফ্রিকোয়েন্সি নিভানোর চিকিত্সা
		থার্মাল কাটিং
4	প্রেসিং এবং ল্যামিনেশন	হার্ড ক্রোমিয়াম দিয়ে ধাতুপট্টাবৃত চার কলাম কার্বন ইস্পাত গাইড	গরম টিপে এবং স্তরায়ণ
		6000KN চার সিলিন্ডার হাইড্রোলিক সমাবেশ
		1700 * 1700 মিমি গরম ল্যামিনেশন ট্যাবলেটপ
		বাহ্যিক ছাঁচ তাপমাত্রা তেল হিটার
5	গাইডিং ডিভাইস	সার্ভো চালিত গাইডিং রোলার	গাইড পণ্য
		সার্ভো মোটর ড্রাইভ, নিরোধক স্তর F, সুরক্ষা স্তর IP55
6	উইন্ডিং ডিভাইস	কেন্দ্র unwinding/নিরাপত্তা চক	চূড়ান্ত পণ্য ঘুর
		চৌম্বক পাউডার টান নিয়ন্ত্রণ
		পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর ড্রাইভ, নিরোধক স্তর F, সুরক্ষা স্তর IP55, ব্র্যান্ড: সিমেন্স
